Thép AISI 1045 là gì ? S45c và C45 có tương đương AISI 1045

Thép AISI 1045 là gì?

Thép AISI 1045 là gì ? thép carbon chất lượng cao, có độ bền cao thược phân loại Mild Steel. Nó cũng có thể được gọi là thép JIS S45C và DIN C45.. Nó được sử dụng để sản xuất các bộ phận máy yêu cầu  cường độ làm việc cao. Chẳng hạn như bánh răng, trục, chốt piston, vv

Đặc tính thép AISI 1045

  • Nó là thép carbon và có khả năng hàn và gia công cao.
  • Sau khi được chuẩn hóa và cán nóng, nó sẽ có được các đặc tính cường độ và tác động cao.
  • Nó có độ cứng thấp và đường kính độ cứng quan trọng là 12-17mm trong nước. Và có xu hướng nứt khi làm nguội nước.
  • Hàn hydro và hàn hồ quang argon là tốt nhất, ngược lại không nên sử dujng hàn khí . Cần phải làm nóng trước khi hàn và việc ủ giảm sức căng nên được thực hiện sau khi hàn.

Ứng dụng thép C45

Thép 1045 được sử dụng rộng rãi cho các ứng dụng công nghiệp đòi hỏi cường độ cao  và chống mài mòn  . Và các ứng dụng điển hình là bánh răng, trục, cuộn, trục khuỷu, ổ cắm, bu lông, v.v.

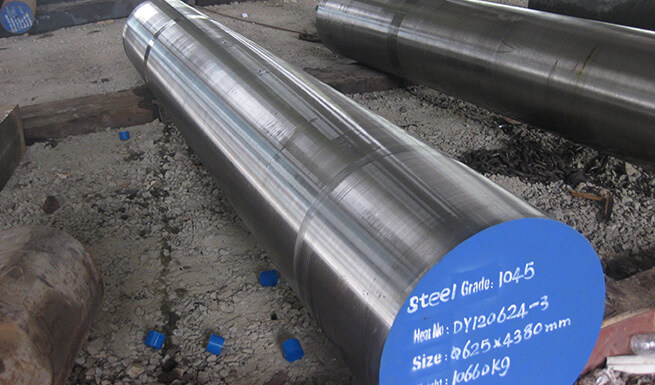

Thép AISI 1045

Tính chất vật lý của AISI 1045

Physical Properties Metric Imperial
Density 7.87 g/cc 0.284 lb/in³

Tính chất cơ khí thép AISI 1045

Tính chất cơ học

Metric Imperial
Độ cứng, Brinell 163 163
Độ cứng, Knoop (Chuyển đổi từ độ cứng Brinell) 184 184
Độ cứng, Rockwell B (Chuyển đổi từ độ cứng Brinell) 84 84
Độ cứng, Vickers (Chuyển đổi từ độ cứng Brinell) 170 170
Độ bền kéo, Ultimate 565 MPa 81900 psi
Độ bền kéo, năng suất 310 MPa 45000 psi
Độ giãn dài khi đứt (tính bằng 50 mm) 16,0% 16,0%
Giảm diện tích 40,0% 40,0%
Mô đun đàn hồi (Điển hình cho thép) 200 GPa 29000 ksi
Modulus số lượng lớn (Điển hình cho thép) 140 GPa 20300 ksi
Tỷ lệ Poissons (Điển hình cho thép) 0,290 0,290
Shear Modulus (Điển hình cho thép) 80 GPa 11600 ksi

Các mác thép tương đương AISI 1045

Quốc gia Hoa Kỳ Đức / Anh / Pháp NHẬT BẢN ISO
Tiêu chuẩn ASTM A29 / A29M-05 EN 10083/2-2006 JIS G4051-2009 ISO 683 / 18-1996
Grade 1045 C45 (1.0503) S45C C45E4

Thép AISI 1045

Thành phần hóa học thép AISI 1045

Tiêu Chuẩn C (%) Mn (%) P (%) S(%) Si (%) Cr (%) Mơ (%) Ni (%)
ASTM A29 / A29M-05 0,43-0,50 0,60-0,90 Tối đa 0,040 Tối đa 0,050 Tối đa 0,10
EN 10083/2-2006 0,42-0,50 0,50-0,80 Tối đa 0,045 Tối đa 0,045 Tối đa 0,40 Tối đa 0,40 Tối đa 0,10 Tối đa 0,40
JIS G4051-2009 0,42-0,48 0,60-0,90 Tối đa 0,030 Tối đa 0,035 0,15-0,35 .200,20
ISO 683 / 18-1996 0,42-0,50 0,50-0,80 ≤0.035 ≤0.035 0,10-0,40

Xử lý nhiệt thép 1045

Tôi

Đun nóng đến 850 ° C – 1250 ° C (1562 ° F – 2282 ° F)
Giữ cho đến khi nhiệt độ đồng đều
Làm mát trong lò

Đun nóng đến 800 ° C – 850 ° C (1472 ° F – 1562 ° F)
Giữ cho đến khi nhiệt độ đồng đều
Mát trong lò.

Bình thường hóa thép

Đun nóng đến 870 ° C – 920 ° C (1598 ° F-1688 ° F)
Giữ cho đến khi nhiệt độ đồng đều
Ngâm trong 10 – 15 phút
Làm mát trong không khí tĩnh lặng

thép AISI 1045

Ủ mềm

Đun nóng đến 550 ° C – 660 ° C (1022 ° F – 1220 ° F)
Giữ cho đến khi nhiệt độ đồng đều
Ngâm trong 1 giờ trên 25 phần của phần
Làm mát trong không khí tĩnh

Làm cứng

Đun nóng đến 820 ° C – 850 ° C (1508 ° F – 1562 ° F)
Giữ cho đến khi nhiệt độ đồng đều
Ngâm trong 10 – 15 phút cho mỗi phần 25 mm
Làm nguội trong nước hoặc nước muối

Nhiệt độ

Làm nóng lại đến 400 ° C – 650 ° C (752 ° F – 1202 ° F) theo yêu cầu
Giữ cho đến khi nhiệt độ đồng đều
Ngâm trong 1 giờ trên 25 phần của phần
Làm mát trong không khí tĩnh

Xem thêm :

  1. Super duplex 2507 là gì ?
  2. Lưới Inox 316
  3. Inox 630 tìm hiểu về Thép không gỉ, Inox SUS630 là gì?
  4. Inox 431 (UNS S43100)
