Duplex 2205 là gì ?

Thành phần hóa học

Fe, <0,03% C, 21-23% Cr, 4,5-6,5% Ni, 2,5-3,5% Mo, 0,8-2,0% N, <2% Mn, <1% Si, <0,03% P, <0,02% S

Inox 904L (UNS N08904)

Giới thiệu

Thép không gỉ, duplex 2205 (cả ferritic và austenitic) được sử dụng rộng rãi trong các ứng dụng đòi hỏi khả năng chống ăn mòn và độ bền tốt. Thép không gỉ loại S31804 đã trải qua một số sửa đổi dẫn đến UNS S32205, và đã được chứng thực vào năm 1996. Loại này có khả năng chống ăn mòn cao hơn.

Ở nhiệt độ trên 300 ° C, các thành phần vi mô giòn của lớp này trải qua quá trình kết tủa và ở nhiệt độ dưới -50 ° C, các thành phần vi mô trải qua quá trình chuyển đổi từ ống dẻo sang giòn; do đó loại thép không gỉ này không thích hợp để sử dụng ở những nhiệt độ này.

Thuộc tính

Các thuộc tính được đề cập trong các bảng dưới đây liên quan đến các sản phẩm cán phẳng như tấm, tấm và cuộn của tiêu chuẩn ASTM A240 hoặc A240M. Chúng có thể không đồng nhất trên các sản phẩm khác như thanh và ống.

duplex 2205

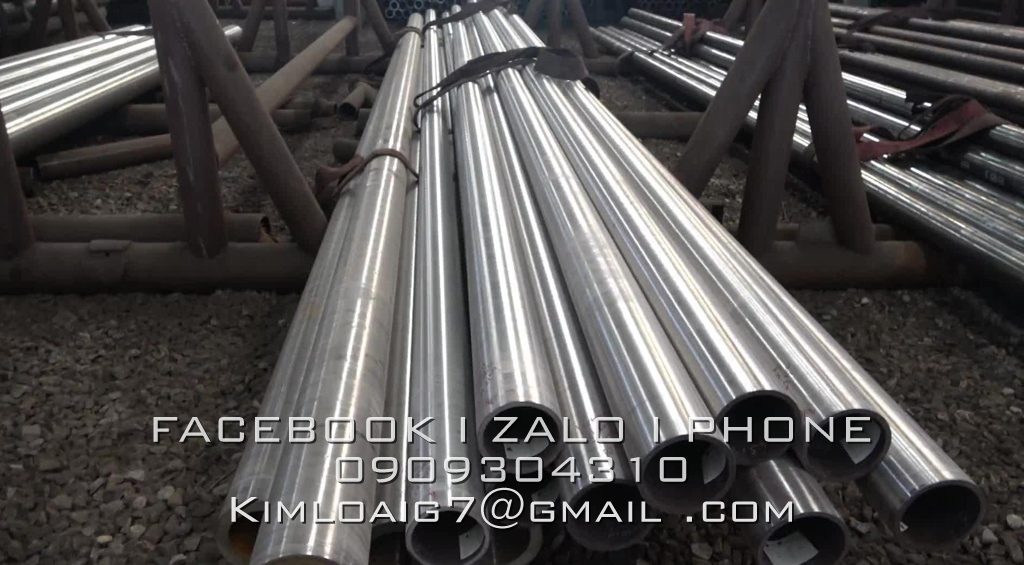

Hình 1. Ống Duplex 2205

Thành phần

Bảng 1 cung cấp các phạm vi thành phần cho thép không gỉ duplex 2205.

Bảng 1 –  thành phần cho thép không gỉ 2205

Cấp C Mn Si P S Cr Mo Ni Other
2205 (S31804) Tối thiểu

Tối đa

0,030

2,00

1,00

0,030

0,020

21.0

23,0

2,5

3,5

4,5

6,5

0,08

0,20

2205 (S32205) Tối thiểu

Tối đa

0,030

2,00

1,00

0,030

0,020

22.0

23,0

3.0

3,5

4,5

6,5

0,14

0,20

Tính chất cơ học

Các tính chất cơ học điển hình của thép không gỉ 2205 được liệt kê trong bảng dưới đây. Lớp S31804 có tính chất cơ học tương tự như của S32205.

Bảng 2 – Tính chất cơ học của thép không gỉ 2205

Độ bền kéo
(MPa) phút
Sức mạnh năng suất
0,2% Bằng chứng
(MPa) phút
Độ giãn dài
(% trong 50mm) phút
Độ cứng
Rockwell C (HR C) Brinell (HB )
2205 621 448 25 Tối đa 31 Tối đa 293

Tính chất vật lý

Các tính chất vật lý của thép không gỉ 2205 được lập bảng dưới đây. Lớp S31804 có các tính chất vật lý tương tự như của S32205.

Bảng 3 – Tính chất vật lý của thép không gỉ 2205

Mật độ
(kg / m
3 )

Mô đun đàn hồi
(GPa)
Co-eff trung bình của
giãn nở nhiệt (mm / m / ° C)
Độ
dẫn nhiệt (W / mK)
Cụ thể
nhiệt
0-100
° C(J / kg.K)
Điện
trở suất
(nΩ.m)
0-100 ° C 0-315 ° C 0-538 ° C ở 100 ° C ở 500 ° C
2205 782 190 13,7 14.2 19 418 850

So sánh đặc điểm kỹ thuật lớp

Bảng 4 cung cấp so sánh cho duplex 2205 . Các giá trị là một so sánh của các vật liệu tương tự chức năng. Tương đương chính xác có thể được lấy từ các thông số kỹ thuật ban đầu.

Bảng 4 – So sánh thông số kỹ thuật của thép không gỉ  2205

UNS
số
Anh cổ Euronorm Thụy Điển

SS

tiếng Nhật

JIS

BS En Không Tên
2205 S31804 / S32205 318S13 1.4462 X2CrNiMoN22-5-3 2377 MẠNH

Các lớp thay thế có thể

Đưa ra dưới đây là danh sách các lớp thay thế có thể, có thể được chọn thay cho 2205.

Bảng 5 – So sánh thông số kỹ thuật của thép không gỉ  2205

Cấp Lý do chọn lớp
904L Khả năng định dạng tốt hơn là cần thiết, với khả năng chống ăn mòn tương tự và cường độ thấp hơn.
UR52N + Cần có khả năng chống ăn mòn cao, ví dụ như chống lại nước biển ở nhiệt độ cao hơn.
Mo 6% Yêu cầu chống ăn mòn cao hơn, nhưng với cường độ thấp hơn và khả năng định dạng tốt hơn.
316L Khả năng chống ăn mòn cao và cường độ của 2205 là không cần thiết. 316L là chi phí thấp hơn.

Khả năng chống ăn mòn

Thép không gỉ  2205 thể hiện khả năng chống ăn mòn tuyệt vời, cao hơn nhiều so với Inox 316. Nó chống lại các loại ăn mòn cục bộ như giữa các kẽ, kẽ hở và rỗ. CPT của loại thép không gỉ này là khoảng 35 ° C. Lớp này có khả năng chống ăn mòn ứng suất clorua (SCC) ở nhiệt độ 150 ° C. Thép không gỉ lớp 2205 là sự thay thế thích hợp cho các lớp austenitic, đặc biệt là trong môi trường thất bại sớm và môi trường biển.

duplex 2205

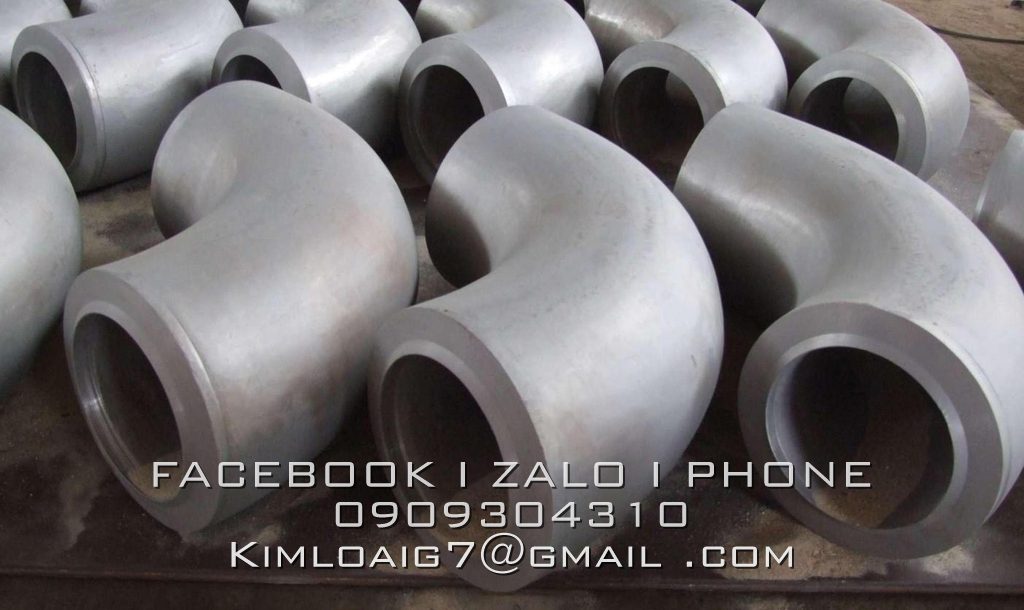

Hình . phụ kiện duplex 2205

Khả năng chịu nhiệt

Đặc tính chống oxy hóa cao của Duplex 2205 bị hủy hoại bởi độ ôm của nó trên 300 ° C. Sự ôm ấp này có thể được sửa đổi bằng cách xử lý ủ giải pháp đầy đủ. Lớp này hoạt động tốt ở nhiệt độ dưới 300 ° C.

duplex 2205
Hình 4. Lưới duplex 2205

Xử lý nhiệt

Phương pháp xử lý nhiệt phù hợp nhất cho loại này là xử lý dung dịch (ủ), trong khoảng 1020 – 1100 ° C, sau đó làm lạnh nhanh. Duplex 2205 có thể được làm cứng nhưng không thể làm cứng bằng phương pháp nhiệt.

Hàn

Hầu hết các phương pháp hàn tiêu chuẩn phù hợp với loại này, ngoại trừ hàn không có kim loại phụ, dẫn đến dư thừa ferrite. AS 1554.6 hàn đủ tiêu chuẩn cho Duplex 2205 với duplex 2209 que hoặc điện cực để kim loại lắng có cấu trúc song công cân bằng phù hợp.

Thêm nitơ vào khí bảo vệ đảm bảo rằng austenite đầy đủ được thêm vào cấu trúc. Đầu vào nhiệt phải được duy trì ở mức thấp và phải tránh sử dụng nhiệt trước hoặc sau. Hệ số giãn nở nhiệt cho cấp này là thấp; do đó độ méo và ứng suất nhỏ hơn so với lớp austenit.

duplex 2205
Hình 5. Cắt tấm duplex 2205

Gia công

Khả năng gia công của lớp này thấp do cường độ cao. Tốc độ cắt thấp hơn gần 20% so với lớp 304.

Hình 6. Gia công duplex 2205

Các ứng dụng

Một số ứng dụng điển hình của duplex 2205 được liệt kê dưới đây:

  • Khai thác dầu khí
  • Thiết bị chế biến
  • Vận chuyển, lưu trữ và xử lý hóa chất
  • Clorua cao và môi trường biển
  • Thùng chứa rượu, bột giấy
